RM-10D小電流接地故障定位儀

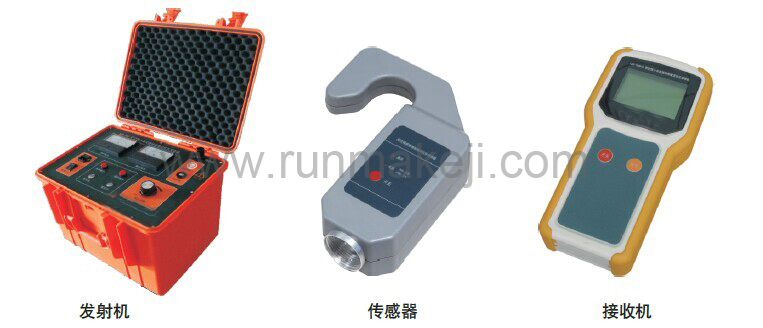

技術突破：解決小電流接地系統單相接地故障定點難題！ RM-10D適用于小電流接地系統架空線路，在線路發生單相接地故障而停運后，可用本設備對接地點進行精確定位。RM-10D是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、傳感器、接收機組成。

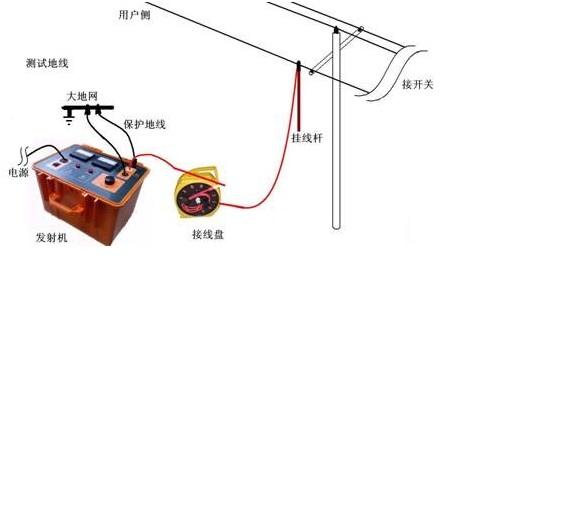

在故障線路停運后，由發射機向線路施加超低頻高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線通訊向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段，再精確定點，從而快速確定故障位置。
功能特點：
1.適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。
2.在線路停運后進行定位，特別適用于有電纜分支的故障線路。
3.施加高壓信號使故障重現，恒流信號穩定，易于檢測。
4.超低頻信號避免系統電容影響，能對高阻值故障進行定位。
5.發射機安全特性：高壓啟動閉鎖功能、允許短路輸出。
6.傳感器使用高靈敏度傳感器，開口設計，無需閉合，方便在線路上掛接。
7.傳感器和接收機無線信號傳輸，安全可靠。
8.發射機可使用市電、發電機或汽車逆變器供電，傳感器和接收機干電池供電。
9.發射機體積小，重量輕；傳感器為體積重量最小化設計，方便沿線掛接；接收機手持式設計。
10.接收機采用大屏幕液晶顯示器，顯示線路電流波形和電流值。
